TV-Manager


für die Gebäudesystemtechnik EIB und Powernet EIB

Sicherheitsdenken, Energieeinsparung und Umweltbewusstsein stellen eine immer größer werdende Anforderung an unser Heim oder Gebäude. Die konventionelle Elektroinstallation stösst hier an Ihre Grenzen. Bussysteme ( z.B. EIB ) mit einer einfachen Verkabelung schaffen hier Abhilfe. Der familiäre Mittelpunkt für verschiedene Generationen ist das Wohnzimmer. Der Fernseher ist hier vorhanden. Die Informationen der Gebäudesystemtechnik für den Nutzer in verständlicher Art darzustellen, wird durch den TV-Manager erreicht.

Der TV- Manager blendet in ein laufendes Fernsehbild Businformationen ein. Schaltvorgänge wie z.B. das Zufahren von Jalousien oder das Einschalten der Heizung, können bequem vom Sessel aus per Infrarotfernbedienung ausgelöst werden. Der Anschluss an den Fernseher erfolgt über ein Kabel zur Scartbuchse. Eine weitere zweite Scartbuchse steht für den Anschluss des Videorecorder zur Verfügung. Die Busseite wird über ein Kabel mit der seriellen Schnittstelle des EIB verbunden. Mit der Infrarot Fernbedienung gelangt man in die Übersichts- und in die gewünschten Objektseiten. Die Textanzeige der Max. 80 Objekte ist frei definierbar. Alle 80 Objekte können als passive, aktive, Alarm, dimm oder Soll-, Istwert Elemente definiert werden, das heißt interaktives Schalten und Anzeigen ist möglich, oder nur Anzeigen. Über einen integrierten Summer, ist eine akustische Anzeige bei Alarmmeldungen möglich und bei Bedarf abschaltbar. Es steht ein konventioneller Relaisaus- gang für die Weiterverwendung zur Verfügung.

Kameraanschluss
Über die zweite Scartbuchse kann am TV-Manager eine Überwachungskamera angeschlossen werden. Die Kamera wird als Objekt in der Parametrierung definiert, und kann dann mit der Fernbedienung über EIB eingeschaltet werden. Ebenso ist das automatische Einschalten der Kamera bei der Auslösung eines Bewegungsmelders möglich. Das Kamerabild wird ganzflächig auf dem Fernseher sichtbar. Eine Bildüberwachung der Hauspforte, des Gartens und anderer Anwendungen ist somit möglich.   Anschlußbelegung Kamera

Zeitschaltfunktion
Zu jedem der 80 Objekte können mittels der IR-Fernbedienung bis zu 8 Zeitfunktionen eingegeben werden. So ist z.B.eine Einzelraumregelung mit Wunschtemperaturen zu bestimmten Zeiten für einzelne Räume des Hauses über den TV-Manager zu realisieren, oder das Auffahren der Jalousien zu automatisieren. Neben dem zusätzlichen Komfort lässt sich damit eine wesentliche Reduzierung der Heizkosten erreichen. Diese Funktion ersetzt zusätzliche Zeitschaltmodule.Darstellung TV Beispielseite

Soll-, Ist Temperaturwerte

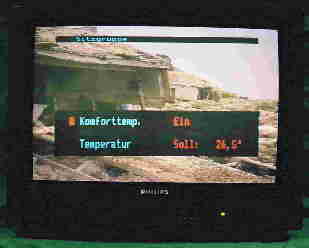

In Verbindung mit EIB Temperaturreglern können am Bildschirm alle aktuellen Temperaturen " Istwerte " der einzelnen Räume abgerufen und die vorgegebenen Werte " Solltemperatur " angezeigt werden. Räume mit zu hohen Temperaturen können so auch ausserhalb der automatischen Regelung auf Wunsch per Fernbedienung gedrosselt werden. Darstellung TV Beispielseite

Szene / Verknüpfung V3.11
Die Funktion Szene / Verknüpfung erfolgt nach dem wenn/dann Prinzip. Mit der IR-Fernbedienung können zu jedem der 80 Objekte 3 Funktionen zugeordnet werden die ausgeführt werden, wenn eine bestimmte Funktion (Gruppenadresse) auf dem Bus erscheint. Es ist unabhängig ob die Gruppenadresse vom TV-Manager ausge- geben wird, oder von einem anderen Busgerät erzeugt wird.
In den ausführenden “ dann Funktionen ” können Schaltfunktionen sowie Dimmwerte in % angegeben werden. Die Szene / Verknüpfungsfunktionen sind miteinander kaskadierbar. Diese Funktion ersetzt zusätzliche EIB Szenenmodule.Darstellung TV Beispielseite.

Eingabe der Texte und Parameter
Die Eingabe der notwendigen Parameter erfolgt entweder über die IR-Fernbedienung oder über eine beiliegende PC Parametriersoftware (PARA V1.41). “ Anzeige einer Beispielseite hier drücken ”
Da der TV-Manager nicht mit der ETS Software wie andere Busgeräte parametriert wird ist dies von ent- scheidenem Vorteil, speziell bei der Nachrüstungin bestehenden Anlagen. Es muß keine Veränderung an der Anlage vorgenommen werden. Nach dem Einbau einer EIB Datenschnittstelle am Bus ( Bedarf keiner Parametrierung) und der Eingabe der Texte und Adressen in den TV-Manager besteht die Möglichkeit, diesen direkt auch in bestehende Anlagen zu integrieren. Bei Änderungen ist es noch nicht notwendig einen PC zu nutzen, da alle Parameter mit der Fernbedienung verändert werden können.

Funktionen des TV-Manager:

• Zustandsanzeige von Funktionen nach Betätigung der IR-Fernbedienung (passiv), oder Schalten über die IR-Fernbedienung und Anzeige ( aktiv ).
• Automatisches Einblenden von Textmeldungen ins laufende Fernsehbild und aktivieren eines eingebauten Summers. (Alarm).
• Dimmen von Lichtquellen über die IR-Fernbedienung und Zustandsanzeige auf Fernsehschirm ( 8 Bit Wertedimmen ).
• Abruf und Anzeige von Soll-, Istwerten in Verbindung mit EIB Temperaturreglern.
• Vergabe von je vier Gruppenadressen pro Objekt. Eine schaltbare, drei weitere mithörende z.B. für Zentralfunktionen
• Statusanzeige auf dem Fernseher ob Verbindung zum Bussystem OK.
• Eingabe über die IR-Fernbedienung von je 8 Zeitfunktionen pro Objekt, Wochenrythmus oder datumsbezogen und Anzeige auf dem Fernsehschirm. Entspricht 640 kanalige Zeitfunktion.
• Passwortgeschützte Eingabe oder Änderung der Texte und Zuordnungen. Eingabe aller Texte und Attribute mittels der IR-Fernbedienung ohne PC, oder auf Wunsch mit PC Parametriersoftware.
• Szene / Verknüpfungsfunktion mit Eingabe und Änderung über IR Fernbedienung und Speicherung in einem nichtflüchtigen Speicher.

TV-Manager V 3.11

Maße 360 x 250 x 40 mm schwarzes Metallgehäuse inkl. IR-Fernbedienung, Scartkabel, EIB Datenkabel,deutsches Handbuch, PC Parametriersoftware V1.41

Gesamtpreis: EUR 864,-- (zzgl.Mwst).
